武核專機項目內龍門系統立柱加工圓滿收官

來源：

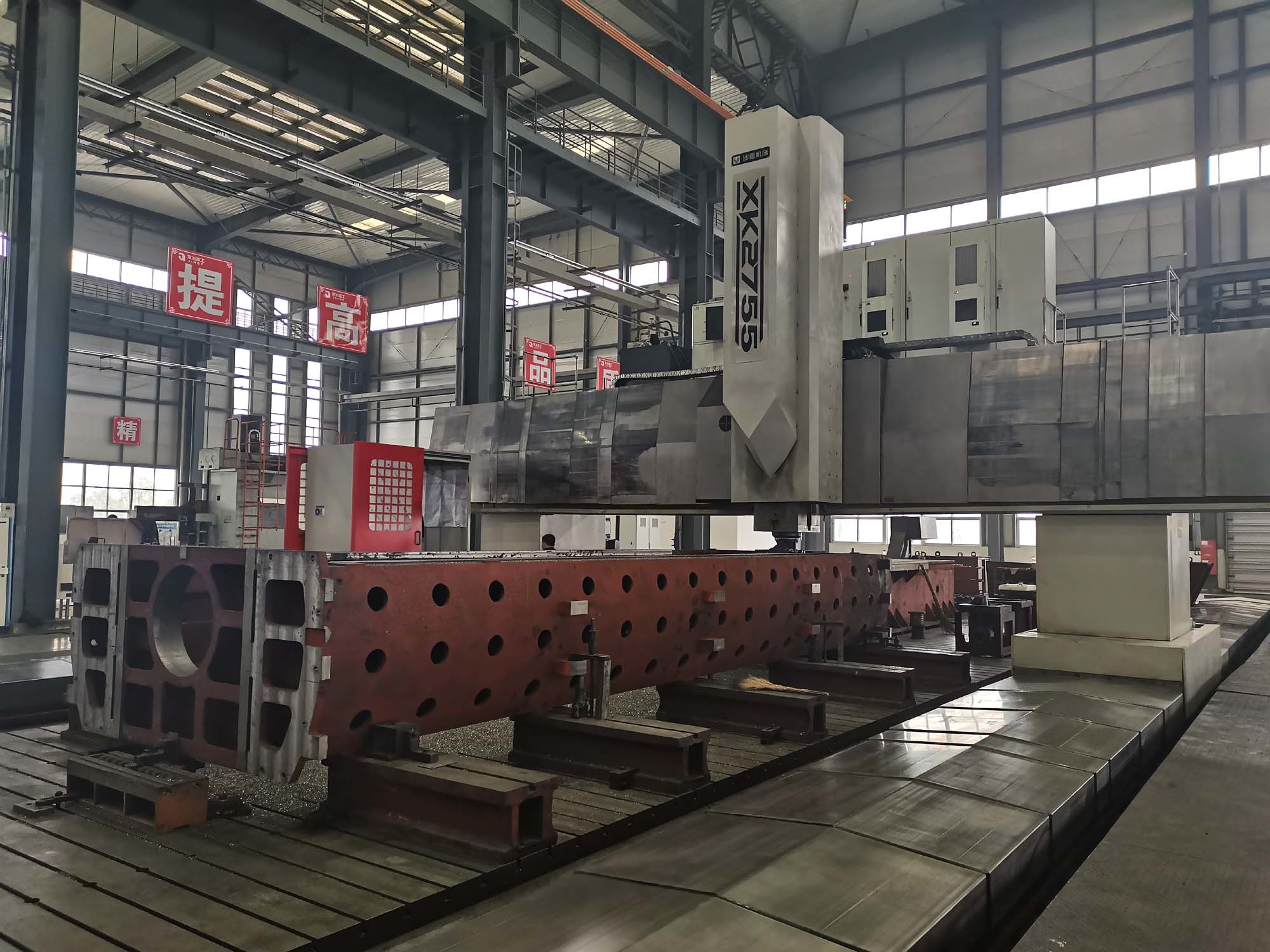

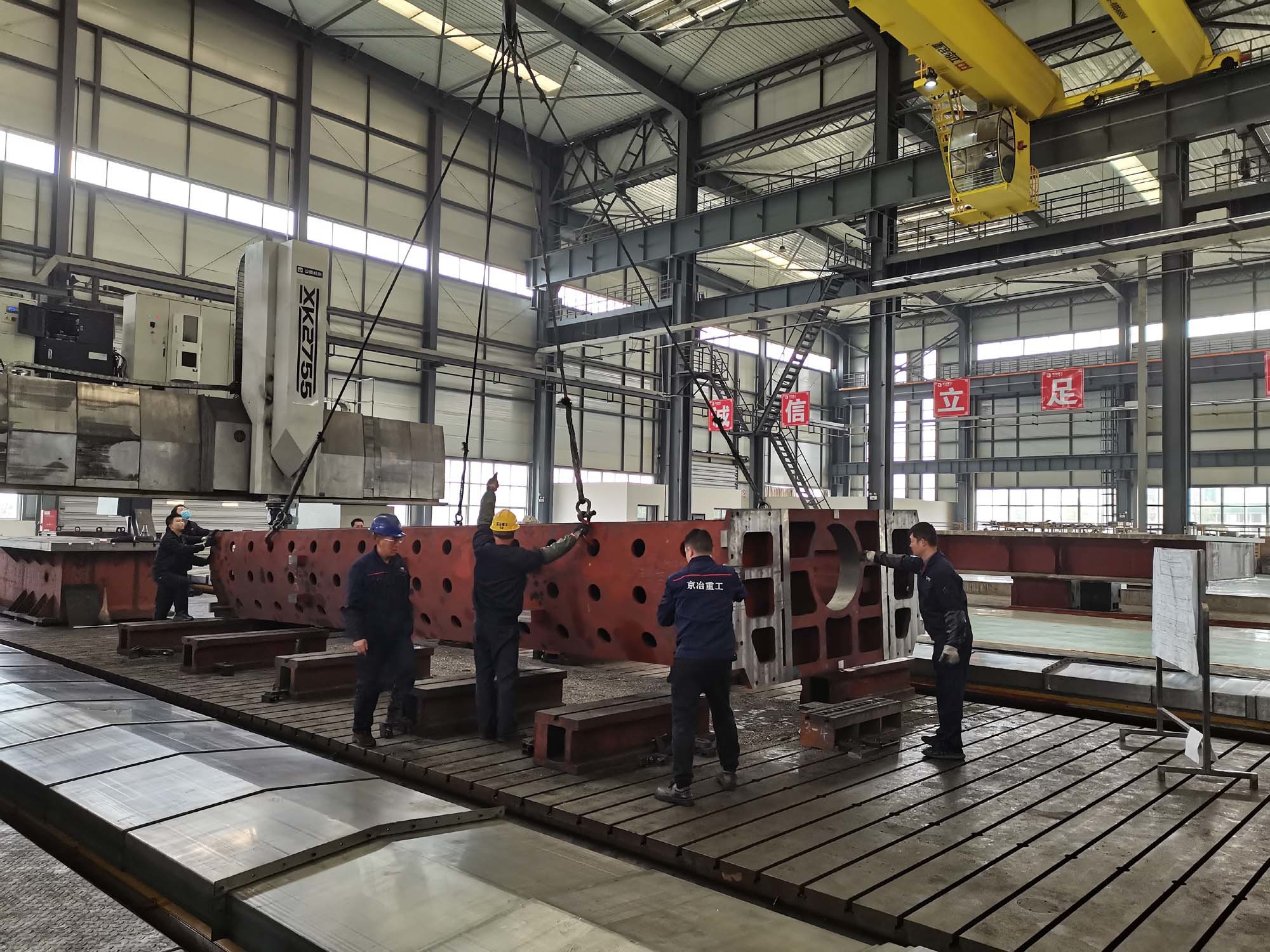

3月28日，隨著一聲清脆的指揮哨聲響起，長8745mm，寬2860mm，高1300mm，重15T的內龍門系統立柱由行車緩緩吊離XK2755數控定梁龍門移動鏜銑床工作臺，標志著公司圓滿完成武核專機項目內龍門系統立柱的加工任務。

該項目為我公司開年的重要項目之一，對公司設計、工藝、加工、裝配能力和要求比較高。為了打好“攻堅戰”，齊聚技術、工藝、質量及生產部門“智囊團”，經過前期一次次的分析、改進、評審和高質量的“頭腦風暴”，最終形成產品加工工藝技術方案。其中立柱部分是“難啃的骨頭”，它屬于項目產品中的關鍵基礎零部件，對產品橫梁、刀架體及滑枕等參與切削加工的部件起支撐和穩定的作用，相當于人體內的骨骼，直接影響著機床的整體性能。

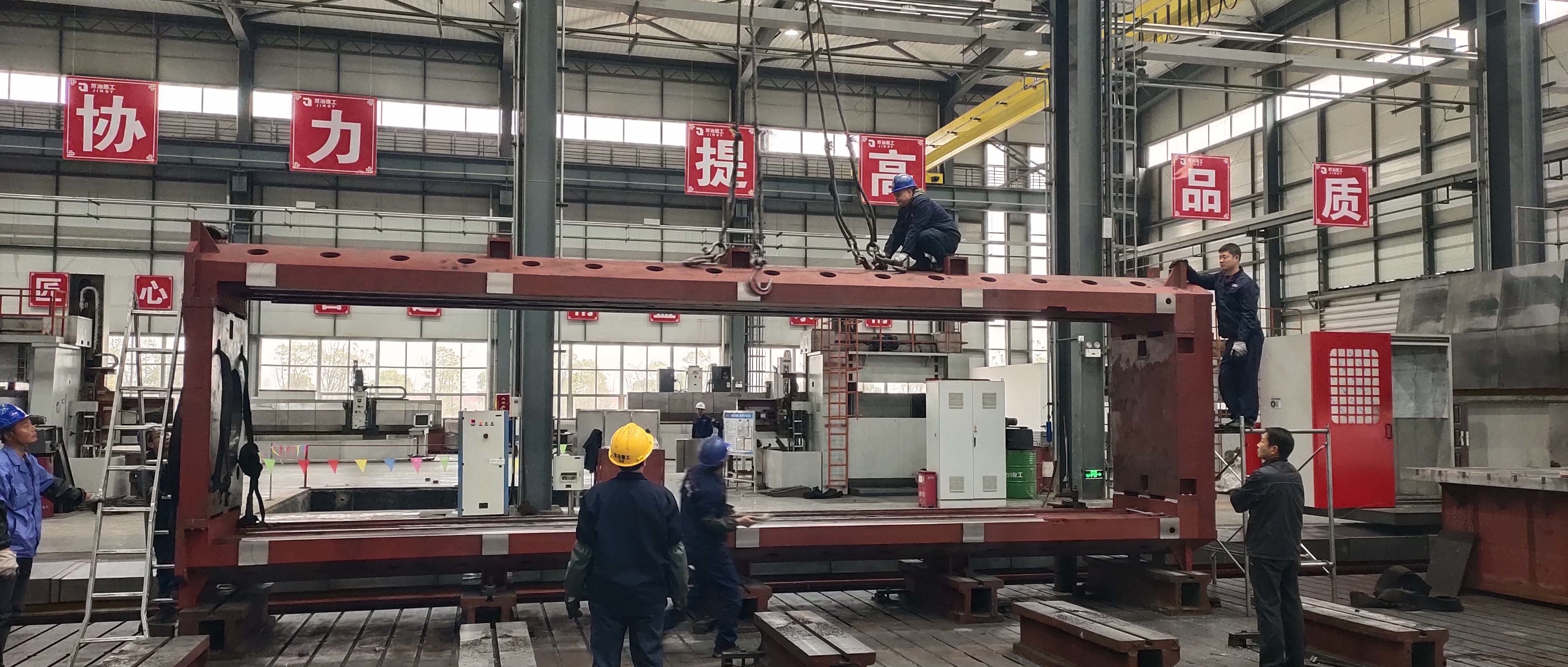

立柱在整機運行過程中不僅要滿足橫梁沿立柱導軌方向往復運動，還需間接承受切削力、振動、溫度等因素變化，再加上單件立柱橫截面小而長，柔性較大，單件加工變形量大，誤差也大，總裝過程中幾何精度極大可能達不到要求。為保證立柱的剛度和加工精度，經過多方評審，大膽改進加工工藝方案，改變以往單件加工的傳統加工工藝，采用創新型“組合式”加工工藝，即先對左右立柱、上下連接梁粗加工，部裝后再整體精加工，提高立柱的剛性強度和精度，減少加工誤差，減輕裝配難度。

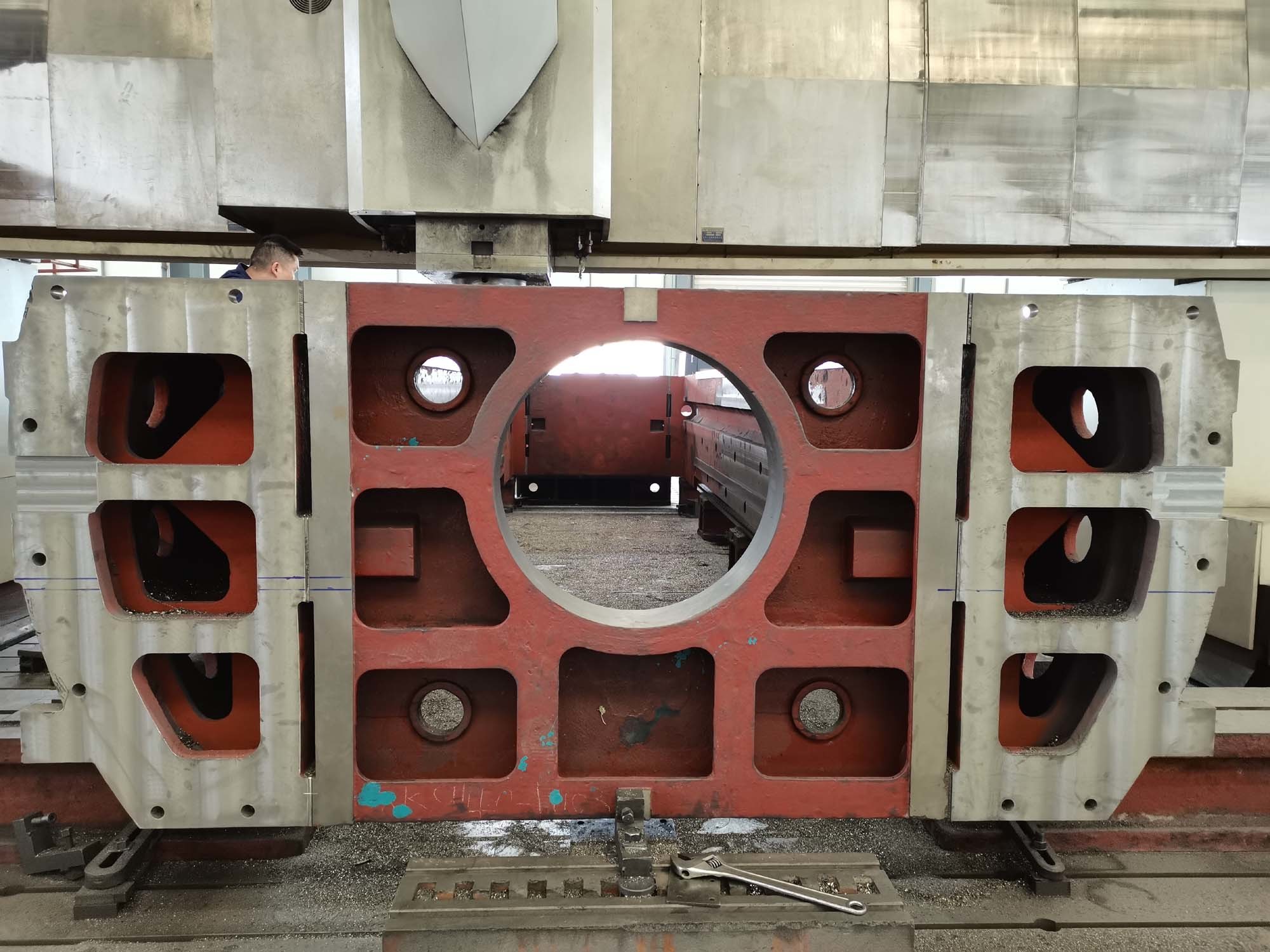

“組合式”立柱的加工過程可以用三個字來概括，即高、小、繁。“高”是指加工精度高，加工件垂直度、平行度、平面度誤差需要控制在0.03mm以內，直線度誤差每1m控制在0.01mm以內，加工六個面，需要保證38處形位公差。“小”是指加工面面積較小，立柱部件屬于“口”型框式加工體，加工面受內部四個轉角的加工限制，要使用長桿刀具在兩人密切配合下完成，稍不注意會造成設備安全事故。“繁”是指操作繁復，加工過程中不僅要適時調整夾具的松緊度來減少誤差，還需頻繁更換刀具與測量反復穿插進行。
